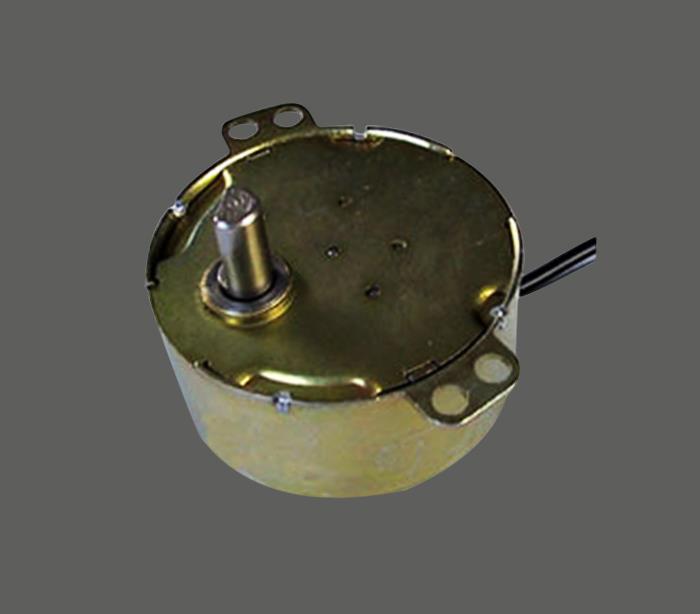

Synchronní motor s permanentním magnetem
Ve srovnání s synchrónním motorem s konvenčním vinutím nemá synchrónní motor s permanentními magnety žádné buzení a je nahrazen permanentním magnetem a statorové struktury těchto dvou jsou v podstatě stejné, takže štětec, vinutí pole a skluzu mohou být vynechána současně. Kroužek značně zjednodušuje strukturu motoru, čímž je jednodušší a spolehlivější.
Pracovní princip začíná principem fungování tradičního elektrického excitačního synchronního motoru.
Synchronní motory jsou k dispozici v provedeních s rotačním pólem i rotující armaturou. Jelikož rotující typ magnetického pólu má výhody malé hmotnosti rotoru, jednoduchého výrobního procesu a malého proudu štětcem a kroužkem, velký a středně výkonný synchronní motor převážně přijímá strukturu rotačního magnetického pólu.
Podle tvaru rotoru lze rotační typ magnetického pólu rozdělit na dva typy: typ vystupujícího pólu a typ skrytého pólu, jak je znázorněno na následujícím obrázku. Výrazné póly se často používají v aplikacích, kde jsou vyžadovány nízké rychlosti.
(a) charakteristický typ pólu (b) typ skrytého pólu
Schematický diagram synchronního motoru
Synchronní motory, stejně jako jiné rotační stroje, se skládají ze dvou částí, statoru a rotoru. Stator synchronního stroje se skládá hlavně ze základny, jádra a vinutí statoru.
Aby se snížila hystereze a ztráta vířivého proudu, statorové jádro je stohováno s tenkými vrstvami z křemíkové oceli a vnitřní plocha statorového jádra je zakotvena s prostorově symetrickým třífázovým vinutím.
Rotor se skládá hlavně z rotačního hřídele, skluzu, jádra a vinutí rotoru. Aby bylo možné splnit požadavky na magnetickou propustnost a mechanickou pevnost, rotorové jádro je často kované z legované oceli s vysokou pevností.
Při provozu synchronního motoru je do třífázového vinutí statoru zaveden třífázový symetrický proud a stejnosměrný proud je přiveden na vzrušující vinutí rotoru.
Když trojfázový střídavý proud prochází trojfázovým symetrickým vinutím statoru, ve vzduchové mezeře se vytvoří rotující magnetické pole. Toto rotační magnetické pole se vyskytuje a je přesně stejné jako předchozí asynchronní motor.
Když se na vinutí pole rotoru aplikuje stejnosměrný proud, generuje se statické magnetické pole s konstantní polaritou. Pokud se počet dvojic magnetických polí rotorového magnetického pole rovná počtu dvojic magnetických polí magnetického pole statoru, rotorové magnetické pole se synchronně otáčí rotačním magnetickým polem statoru v důsledku tažné síly magnetického pole statoru magnetické pole, to znamená, že se rotor otáčí rychlostí a směrem rovnajícím se rotujícímu magnetickému poli, což je synchronní motor. Základní pracovní princip.
Rotující magnetické pole statoru nebo směr otáčení rotoru je určeno fázovou sekvencí třífázového proudu proudícího do vinutí statoru. Změna posloupnosti fází mění směr otáčení synchronního motoru.
